如何避免鎂合金壓鑄方向盤骨架在使用過程中變形？

避免鎂合金壓鑄方向盤骨架在使用過程中變形，需從 “源頭設計優化”“工藝質量管控” 和 “使用場景適配” 三個維度綜合把控，核心是減少內應力殘留、提升結構抗變形能力，并規避使用中的不當外力或環境影響。

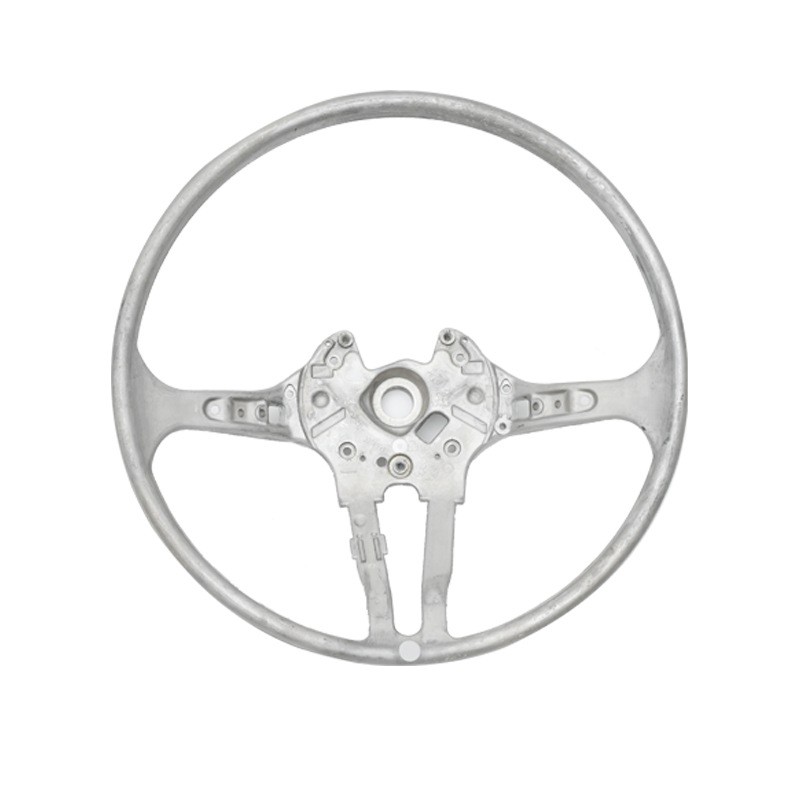

一、源頭優化：從設計端提升抗變形能力

1. 優化骨架結構設計
• 避免局部壁厚差異過大：壁厚不均會導致壓鑄后收縮應力集中，易在薄厚過渡處產生變形，需通過 CAE 分析（如模流分析）優化壁厚，確保整體壁厚均勻（一般建議 3-5mm，誤差不超過 20%）。
• 增加抗變形支撐結構：在骨架受力關鍵部位（如與轉向管柱連接的接口、握感區域）設計加強筋（筋寬建議為壁厚的 0.5-0.8 倍）或局部增厚，提升結構剛性，減少受力時的彎曲變形。
• 避免尖銳拐角：尖銳拐角易產生應力集中，可采用 R1-R3 的圓角過渡，分散使用過程中受到的沖擊或扭矩力，降低局部變形概率。
2. 匹配高適配性鎂合金材料
• 優先選用高強度鎂合金：方向盤骨架需承受一定扭矩和沖擊，建議選用 AZ91D、AM60B 等高強度鎂合金（抗拉強度≥250MPa，屈服強度≥160MPa），其抗塑性變形能力優于普通鎂合金（如 AZ31B）。
• 規避低耐熱材料：若方向盤靠近發動機艙（環境溫度較高），需避免使用耐熱性差的鎂合金（如 AS41B），防止高溫下材料軟化導致的蠕變變形（即長期受熱后的緩慢變形）。

二、工藝管控：減少生產端內應力與缺陷

1. 優化壓鑄工藝，減少內應力
• 控制冷卻速度：壓鑄后若冷卻過快，易導致骨架內外溫差大、收縮不均，產生內應力。需采用階梯式冷卻（先快速冷卻至 200℃，再緩慢冷卻至室溫），或對模具進行分區控溫，確保骨架均勻冷卻。
• 增加去應力處理：壓鑄成型后，對骨架進行 “低溫時效處理”（溫度 120-160℃，保溫 2-4 小時），釋放壓鑄過程中產生的內應力，避免使用中內應力釋放導致變形。
2. 嚴控加工精度，避免二次應力
• 減少后續機加工量：鎂合金剛性較低，過度機加工（如大量銑削、鉆孔）易導致局部應力集中，建議壓鑄時通過模具精度保證關鍵尺寸（如安裝孔位公差控制在 ±0.1mm 內），減少加工量。
• 采用專用夾具：機加工時使用與骨架輪廓貼合的柔性夾具，避免夾緊力過大導致的塑性變形，夾緊力需通過試驗校準（一般控制在材料屈服強度的 30% 以內）。

三、使用適配：規避不當外力與環境影響

1. 設計防護結構，隔離惡劣環境
• 增加耐高溫防護：若方向盤靠近熱源（如空調出風口、發動機熱量傳導區），可在骨架外側包裹耐高溫隔熱層（如玻璃纖維布、耐高溫塑料罩），將使用環境溫度控制在鎂合金耐熱極限內（一般不超過 150℃）。
• 避免潮濕腐蝕：鎂合金易受潮氧化，導致材料強度下降，可在骨架表面噴涂耐腐蝕涂層（如環氧樹脂漆、鋅鎳合金涂層），或在裝配時確保密封，防止水分侵入。
2. 明確使用規范，避免過載受力
• 限定受力范圍：通過產品手冊明確方向盤的最大承受扭矩（一般不超過 50N?m）和沖擊載荷（不超過 200N），避免用戶使用中過度用力（如急打方向、單手強拉方向盤）導致骨架變形。

• 定期檢查維護：建議用戶每 6 個月檢查方向盤與骨架的連接部位（如螺絲緊固情況），若發現松動及時擰緊，避免松動導致的受力不均，進而引發局部變形。

•


•


• 專注多年從事精密鋅合金壓鑄，鋁合金壓鑄，鎂合金壓鑄，銅壓鑄生產加工及鋅合金壓鑄模具，鋁合金壓鑄模具，鎂合金模具壓鑄，銅壓鑄模具設計與開發。

•


• 擁有各種主要精密壓鑄加工設備具備多名高素質的工程人員

•


• 我司產品主要運用領域：電子，電器，機械，數碼，光學，新能源汽車，充電樁，動車組，摩托車，電瓶車，LED配件，家具，衛浴，工藝品等行業，產品質量優勢：壓鑄成品密度均勻，產品不易斷裂、變形、重量穩定、表面均勻光滑,CNC加工、鑚孔攻牙、孔內研磨、振動研磨以及手工拋光研磨、各種色澤電鍍、陽極處理、奈米烤漆、電鍍、非鉻酸皮膜處理(符合ROHS、WEEE環保要求，產品耐腐蝕及中性鹽霧測試最高可達120小時)表面可電鍍。

•


• 歡迎來電咨詢！

• 業務咨詢：QQ：1556039810  微信/手機：13686609610

• 技術交流：QQ：740389501     微信/手機：13829212466

• 公司官網：http://www.nanningjq.com/
